Interface Placa Controladora CNC via porta USB NVUM-SK – 4 Eixos para Mach3

Interface Placa Controladora CNC via porta USB NVUM-SK – 4 Eixos para Mach3

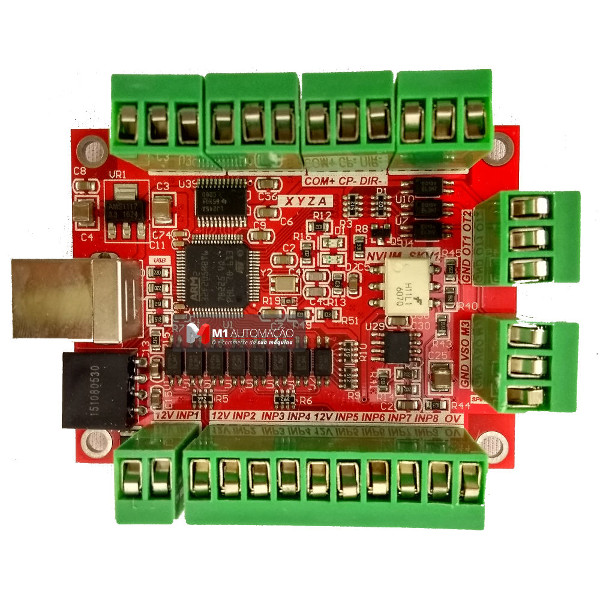

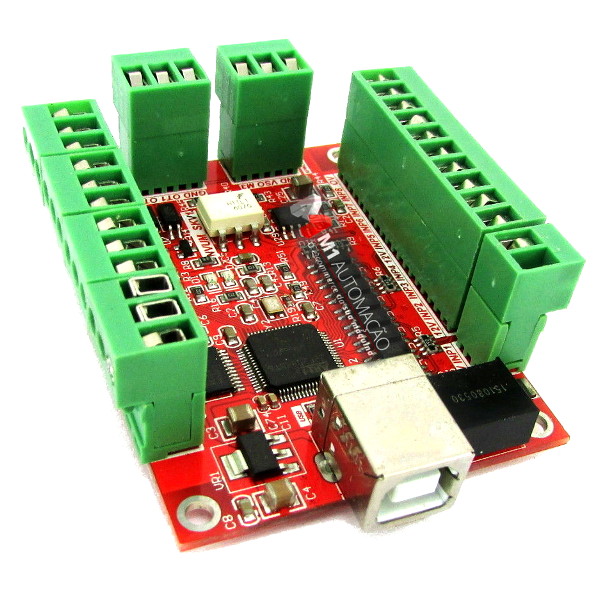

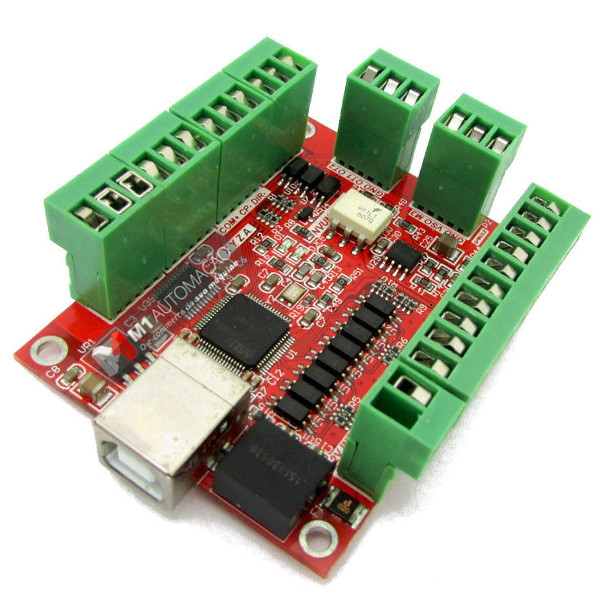

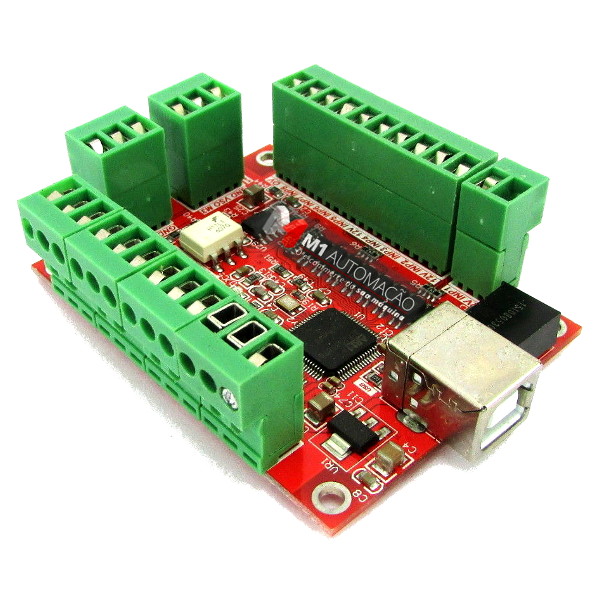

Interface Placa Controladora Opto-Isolada entre PC e máquina CNC, com transmissão de dados via porta USB.

Uma solução compacta e eficiente para controle de máquinas CNC, permitindo a comunicação direta entre o computador e os drivers dos motores de passo através de interface USB. Projetada para aplicações em routers CNC, fresadoras, gravadoras e máquinas de corte automatizadas, a placa oferece controle estável, alta precisão e fácil integração com sistemas baseados no software Mach3.

Com suporte para até 4 eixos independentes (X, Y, Z e A), a placa permite maior flexibilidade em projetos CNC, possibilitando o controle de movimentos simultâneos e a execução de operações complexas de usinagem.

Itens inclusos:

•  Interface Placa Controladora CNC USB Opto-Isolada 4 Eixos
  modelo USB NVUM SK 4AX 100kHz
• Cabo USB de transmissão de dados

Aplicações

Suporta até 4 eixos, mais 4 Entradas e 4 Saídas de Sinal sendo: 1 saída Analógica 0~10V.

Permite ligar sensor Home, Fim-de-Curso, Probe, Cycle-Start…

Pode controlar a velocidade ou rotação (RPM) do Spindle ou Potência do Laser via PWM ou porta analógica. Possui saída para acionamento Liga/Desliga do Spindle.

Características técnicas

• Modelo: NVUM SK 4AX
• Software de Controle: MACH3
• Sistema Operacional: Windows 32 ou 64 bits (Windows XP, Windows 7, Windows 8, Windows 10, Windows 11, Win Vista, etc…)
• Speed Frequency: 100 kHz
• Transmissão de Dados: Porta USB
• Alimentação de Energia: via USB (+5 VDC)
• Quantidade de Eixos: 1 até 4 eixos (X, Y, Z, A) – de 2 fases cada (Pulso e Direção)
• Entradas / Input: 8 – ex: Botão de Emergência, Fim-de-Curso, Home, Probe, etc.
• Saídas / Output: 8 para Drivers ex: Pulso e Direção dos drivers + 3 (independentes) para periféricos ex: Liga/Desliga Spindle, Sentido de Rotação, Refrigeração, etc.
• Saída Analógica / PWM: 1 saída “VSO” (independente) – para controle de rotação do spindle ou potência do laser
• Dimensão: 80 x 60 x 25 mm (comprimento x largura x altura)
