Interface Placa Controladora CNC Toshiba via porta paralela DB25 25 Pinos – 6 Eixos + 3 Relés para Mach3

Interface Placa Controladora CNC Toshiba via porta paralela DB25 25 Pinos – 6 Eixos + 3 Relés para Mach3

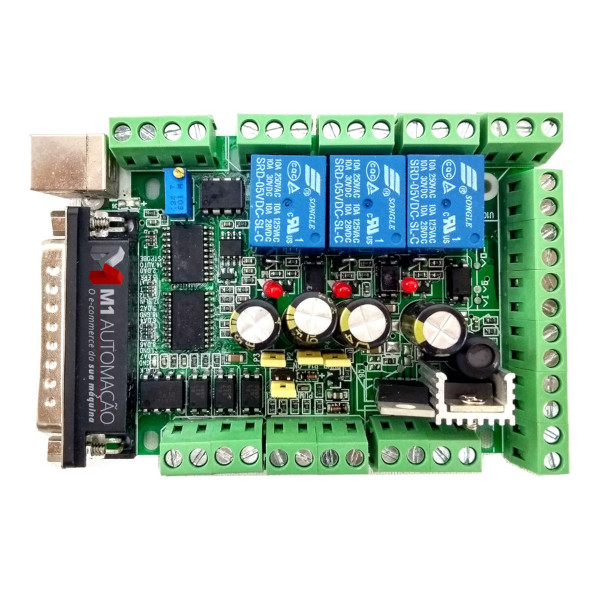

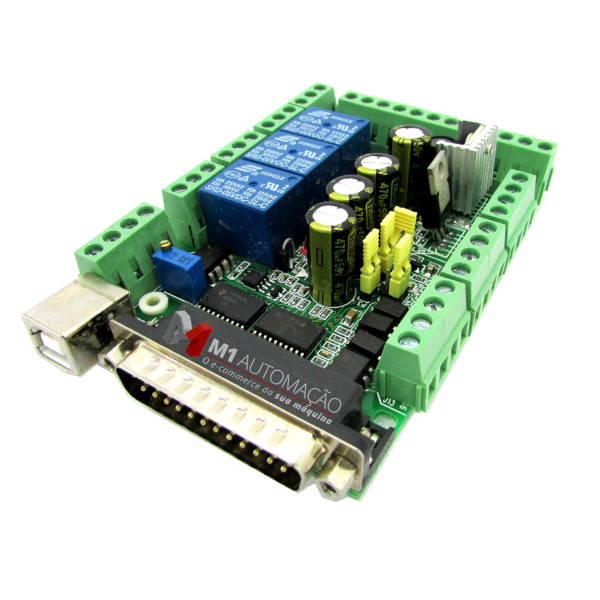

Interface Placa Controladora Opto-Isolada entre PC e máquina CNC, com transmissão de dados via porta Paralela DB25 de 25 pinos.

Totalmente compatível com Mach3.

Itens inclusos:

• Interface Placa Controladora CNC Opto-Isolada 6 Eixos c/ 3 Relés
  modelo DB25 TOSHIBA 6AX 100kHz

Aplicações

Automação CNC de máquinas em geral:

• Routers CNC,
• Fresadoras CNC,
• Tornos CNC,
• Corte Laser CNC,
• Corte Plasma CNC.

Suporta até 6 eixos, com total de 5 Entradas e 12 Saídas de Sinal sendo: 1 saída Analógica 0~10V de precisão e 3 Saída com Relé NA/NF.

Permite ligar sensor Home, Fim-de-Curso, Probe, Cycle-Start, Index…

Pode controlar a velocidade ou rotação (RPM) do Spindle ou Potência do Laser via PWM ou porta analógica. Possui saída para acionamento Liga/Desliga do Spindle ou refrigeração da ferramenta.

Características técnicas

• Modelo: DB25 TOSHIBA 6AX 100kHz
• Softwares de Controle Compatíveis:  MACH3, EMC2, KCAM, etc.
• Sistema Operacional: Windows 32 bits (Windows XP, Win 7, Win 10, Win Vista) / Linux
• Speed Frequency: 100 kHz
• Transmissão de Dados: Porta paralela / DB25
• Alimentação Principal de Energia: via USB Tipo-B (+5 VDC)
• Alimentação Secundária de Energia: +12 ou +24 VDC (fonte externa)
• Quantidade de Eixos: 1 até 6 eixos (X, Y, Z, A, B, C) – de 2 fases cada (Pulso e Direção)
• Entradas / Input: 5 – ex: Botão de Emergência, Fim-de-Curso, Home, Probe, etc.
• Entradas p/ Handwhell: Sim (porta DB15)
• Saídas / Output: 12 Saídas Digitais (total) – ex: Pulso e Direção dos drivers; Liga/Desliga Spindle, Sentido de Rotação, Refrigeração, etc.
• Saída Analógica: 1 saída (análoga à digital) – para controle de rotação do spindle ou potência do laser
• Saída com Relé: 3 saídas (NA / NF – análoga à digital P2, P3 e P4)
• Dimensão:  110 x 80 x 20 mm (comprimento x largura x altura)
