Interface Placa Controladora CNC HY-JK02-M5 via porta paralela DB25 25 Pinos – 5 Eixos para Mach3

Interface Placa Controladora CNC HY-JK02-M5 via porta paralela DB25 – 25 Pinos – 5 Eixos para Mach3

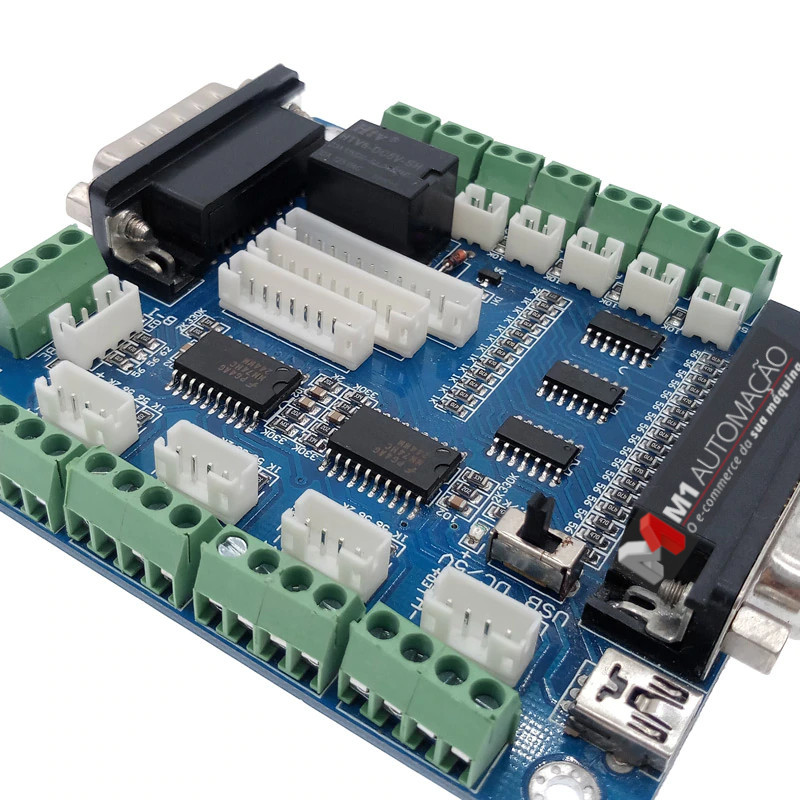

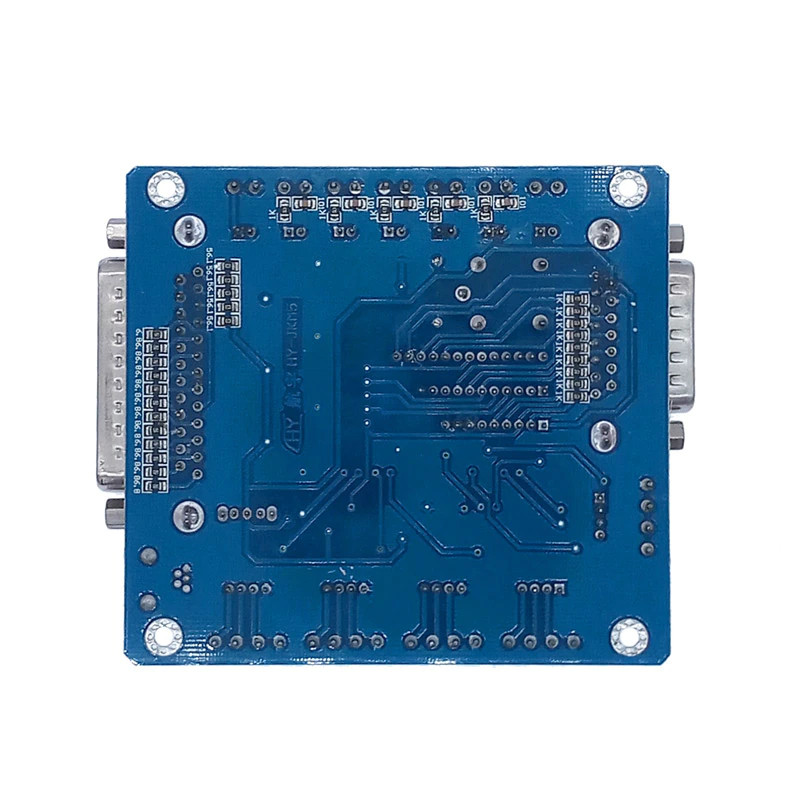

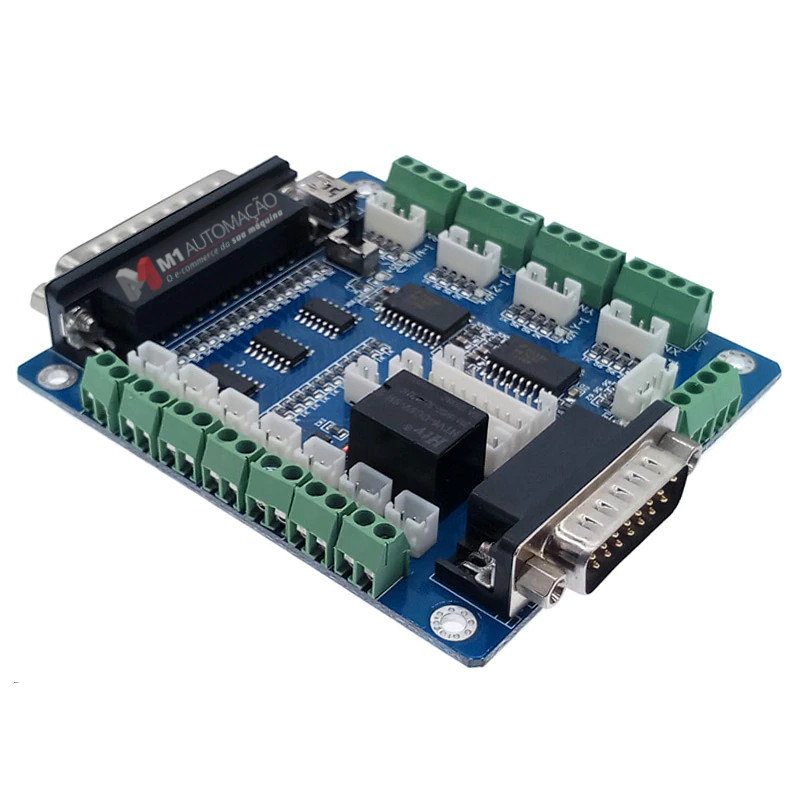

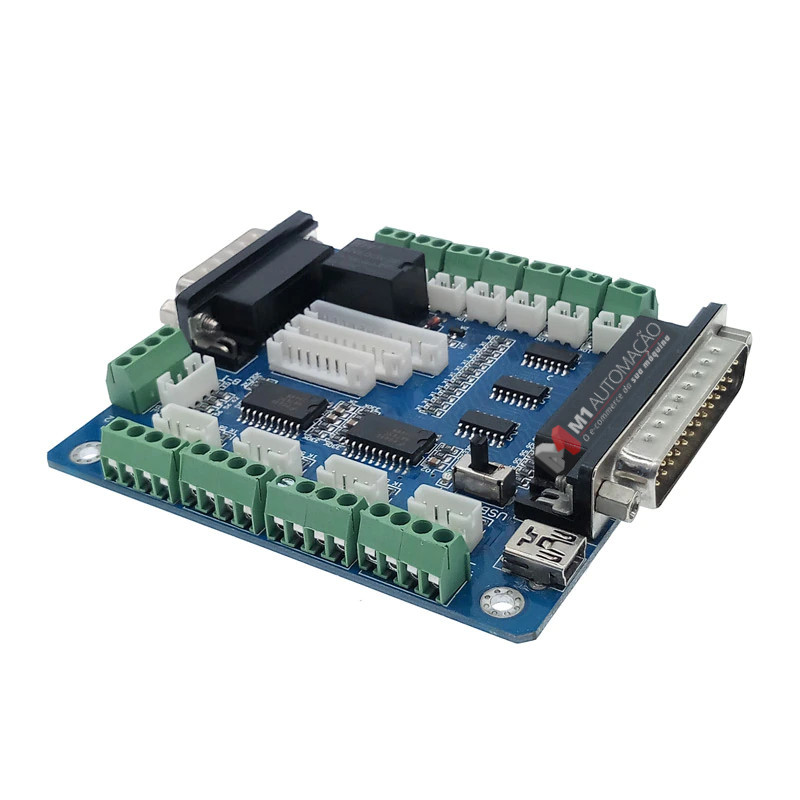

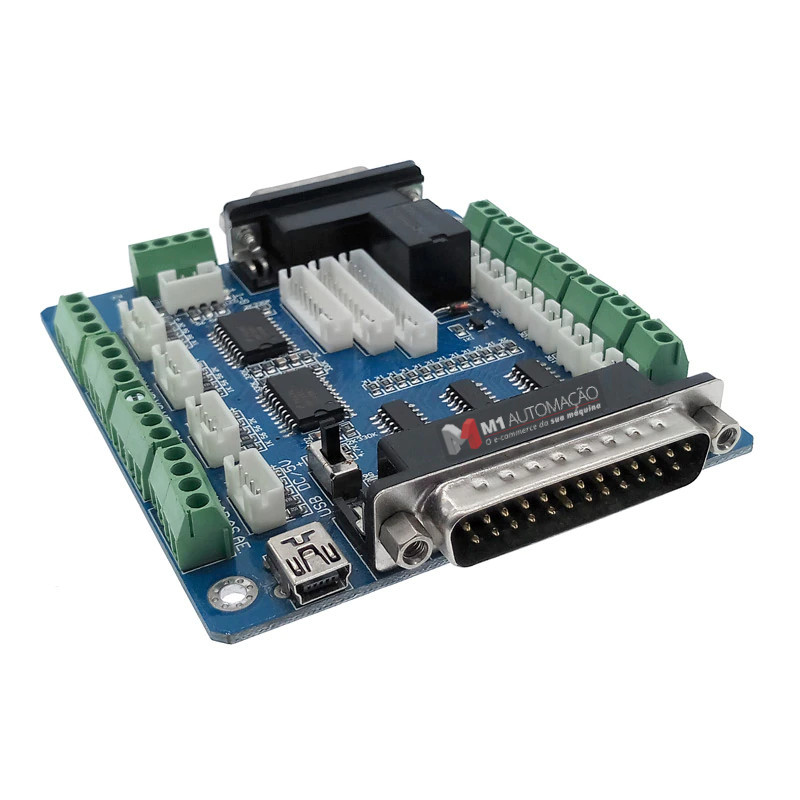

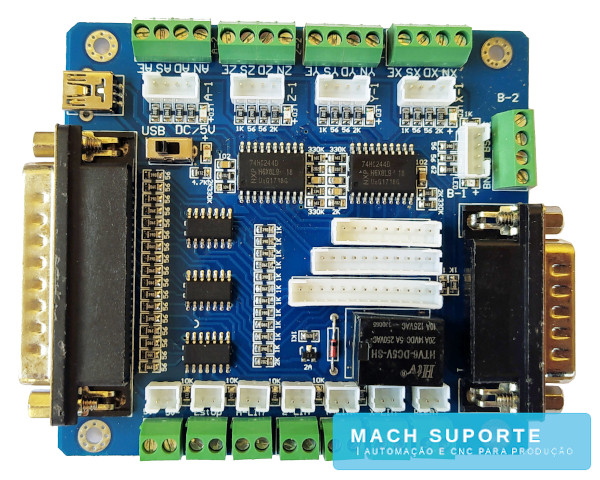

Interface Placa Controladora Opto-Isolada entre PC e máquina CNC, com transmissão de dados via porta Paralela DB25 de 25 pinos.

Totalmente compatível com Mach3.

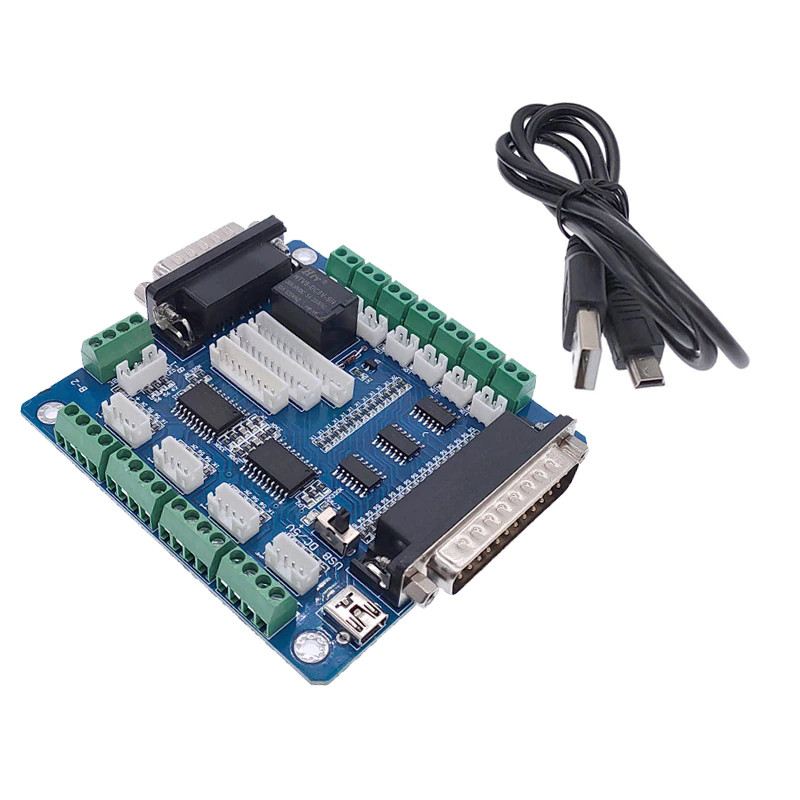

Itens inclusos:

• Interface Placa Controladora CNC Opto-Isolada 5 Eixos
  modelo DB25 HY JK02-M5 5AX 100kHz
• Cabo USB de alimentação +5 VDC

Aplicações

Automação CNC de máquinas em geral:

• Routers CNC,
• Fresadoras CNC,
• Tornos CNC,
• Corte Laser CNC,
• Corte Plasma CNC.

Suporta até 5 eixos, mais 5 Entradas e 12 Saídas de Sinal sendo: 1 saída Analógica 0~10V e 1 Saída com Relé NA.

Permite ligar sensor Home, Fim-de-Curso, Probe, Cycle-Start…

Pode controlar a velocidade ou rotação (RPM) do Spindle ou Potência do Laser via PWM ou porta analógica. Possui saída para acionamento Liga/Desliga do Spindle ou refrigeração da ferramenta.

Características técnicas

• Modelo: DB25 HY JK02-M5 5AX 100kHz
• Softwares de Controle Compatíveis:  MACH3, EMC2, KCAM, etc.
• Sistema Operacional: Windows 32 bits (Windows XP, Win 7, Win 10, Win Vista) / Linux
• Speed Frequency: 100 kHz
• Transmissão de Dados: Porta paralela / DB25
• Alimentação de Energia: via USB ou fonte externa (+5 VDC)
• Quantidade de Eixos: 1 até 5 eixos (X, Y, Z, A, B) – de 2 fases cada (Pulso e Direção)
• Entradas / Input: 5 – ex: Botão de Emergência, Fim-de-Curso, Home, Probe, etc.
• Entradas p/ Handwhell: Sim (porta DB15)
• Saídas / Output: 12 Saídas Digitais (total) – ex: Pulso e Direção dos drivers; Liga/Desliga Spindle, Sentido de Rotação, Refrigeração, etc.
• Saída Analógica: 1 saída (análoga à digital) – para controle de rotação do spindle ou potência do laser
• Saída com Relé: 1 saída (NA apenas – análoga à digital P17)
• Dimensão:  100 x 85 x 20 mm (comprimento x largura x altura)
